رک چیست؟
در حوزه راه اندازه شبکه یکی از تجهیزاتی که از اهمیت خاصی برخوردار است ،رک می باشد.رک ها از جمله تجهیزات سخت افزاری هستند که از استاندارد خاصی پیروی میکنند، استاندارد بودن رک در نصب و راه اندازی شبکه و همچنین پشتیبانی شبکه از اهمیت بسیار زیادی برخوردار است.
در واقع رک ها تجهیزاتی هستند که سایر قطعات مربوط به راه اندازی شبکه را چه در حوزه اکتیو و چه در حوزه پسیو در خود جای می دهند این وسیله شامل طبقاتی است که امکان قراردادن تجهیزات را فراهم میکند. این طبقات در اصطلاح خدمات شبکه.
یونیت(یو) نامیده می شود و هر تجهیزی که در راه اندازی شبکه اداری ماژولی باشد که بتوان آنرا بر روی رک نصب نمود اصطلاحا رک مونت نامیده می شود.رک ها دسته بندی های متفاوتی دارند از جمله رک های دیواری،ایستاده،سرور،دیتا سنتر و… هر کدام از این دسته بندی ها شامل موارد دیگری هست از جمله تعداد یونیت رک ،عمق رک ، دیواری های متحرک و ثابت و درب های توری و شیشه ای و …. بنابراین فرد راه انداز شبکه با توجه به نوع خدمات شبکه و نوع تجهیزات راه اندازی شبکه باید رک مورد نیاز را انتخاب نماید. مناسب بودن رک از نظر استاندارد بسیار اهمیت دارد این استاندارد بودن هم در هنگام راه اندازی شبکه و هم در هنگام خدمات شبکه و پشتیبانی شبکه در ارائه بهتر خدمات بسیار کمک می کند.
تجهیزاتی که اصولا در رک ها نصب می شوند سویچ ها، سرور، روترها،استوریج و… در حوزه خدمات فعال شبکه (اکتیو) و پچ پنل .کیبل منیجمنت، پاور ماژول، پی دی یو و… در حوزه خدمات غیر فعال شبکه (پسیو) می باشد.

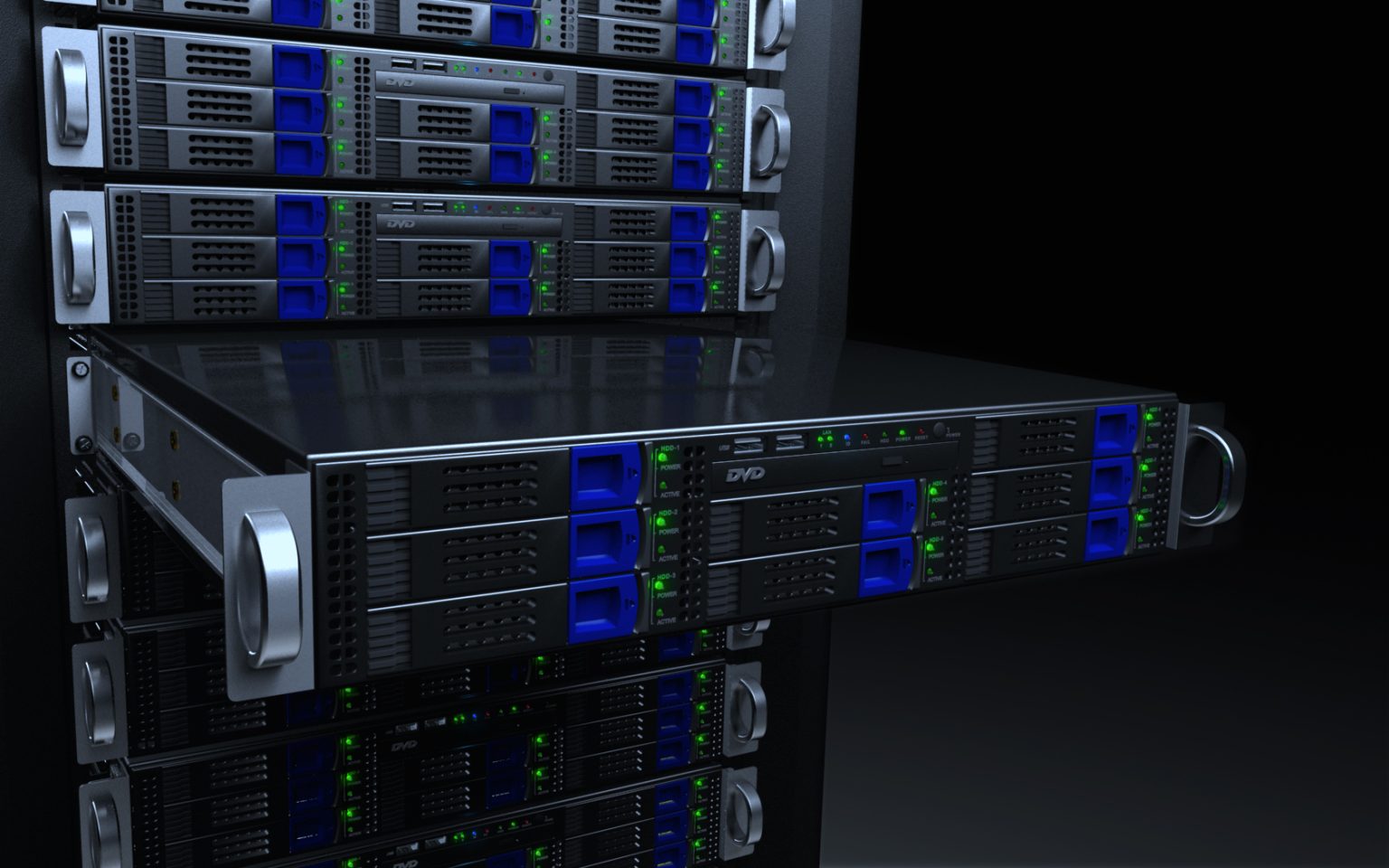

انواع رک شبکه
رک ایستاده یا Tower Racks
رکهای ایستاده استاندارد معمولا جهت قرارگیری در مرکز شبکه انتخاب می شوند. در این رکها، انواع پچ پنل، سوئیچ … و سایر قطعات رکمونت ۱۹ اینچی را برای مدیریت آسانتر یکجا جمع میکنند. از بالا و پائین ورودی برای انواع کابل دارند.
همچنین از چهار طرف باز می شوند. ارتفاع این رک ها می تواند ۱۶ ، ۲۱ ، ۲۸ ، ۳۶ ، ۴۰ و ۴۴ یونیت باشد. و با عمق های ۶۰ ، ۸۰ ، ۱۰۰ سانتیمتر و بیشتر تولید می شوند. Database) خود ذخیره کند.
رکهای ایستاده دارای دربهای شیشهای یا تلقی فریمدار هستند. امکان نصب ۱ تا ۴ فن درون این رکها وجود دارد. بطور پیش فرض دارای فقط یک فن هستند. پاور ماژولهای ۸ و ۹ پورت افقی درون این رکها نصب میشود. نسبت به ارتفاع رک میتوان پاور ماژولهای عمودی نیز نصب کرد.
رک دیواری Wall Mount Racks
انواع مختلفی از کابینت و رک ها می توانند انتخاب درستی برای دیتا سنتر شما باشند که وظیفه مهمی دارند. اما اگر شما نیازتان را در نظر بگیرید، می توانید یک رک یا کابینت مناسب برای کاربرد خود انتخاب کنید.
رک های دیواری یک کابینت یک محفظه با تعدادی ریل و یک درب (یا چندین درب) و پانل های جانبی است. یک رک یک فریم ۴ جهته باز، مستقل است که درب یا پانل های جانبی ندارد.
مقایسه رک های شبکه دیواری و ایستاده

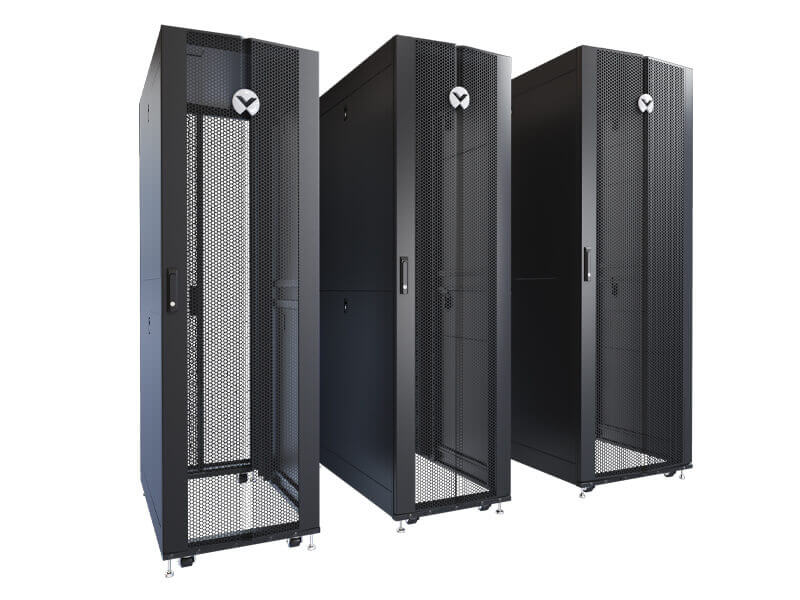

مقایسه رک های شبکه ایستاده و دیواری
رک های دیواری و ایستاده با وجود همهی شباهتها، تفاوتهای چشمگیری با هم دارند. رک دیواری بهخاطر کمجا بودن و قابلیت نصب روی دیوار، گزینهای ایدهال برای استفاده در محیطهای کوچیک محسوب میشود؛ اما در مقابل، برای استفاده از رک ایستاده باید از قبل فکر جای مناسب باشید. البته رک ایستاده بهخاطر تحمل وزن بالا، امکان نصب چرخ و وجود درب در اضلاع مختلف، فضای زیادی را اسغال نمی کند.
اجزای داخلی سرور رک چیست؟
رک برای انجام درست وظایف و بهبود عملکرد، به ابزارها و قطعاتی احتیاج دارد که با عنوان کلی متعلقات رک شبکه شناخته میشوند. پیش از خرید رک باید به تجهیزاتی که لازم دارید فکر و ظرفیت اون رو برای نصب قطعات و متعلقات بررسی کنید.
پاور ماژول رک
برای تامین انرژی تجهیزات داخل رک از ابزاری به نام پاور ماژول استفاده میشود. جنس اکثر پاور ماژول ها از جنس فلز می باشد و این وسیله در دو نوع افقی (دارای 2 تا 9 پورت) و عمودی (دارای 23 تا 35 پورت) موجود می باشد.

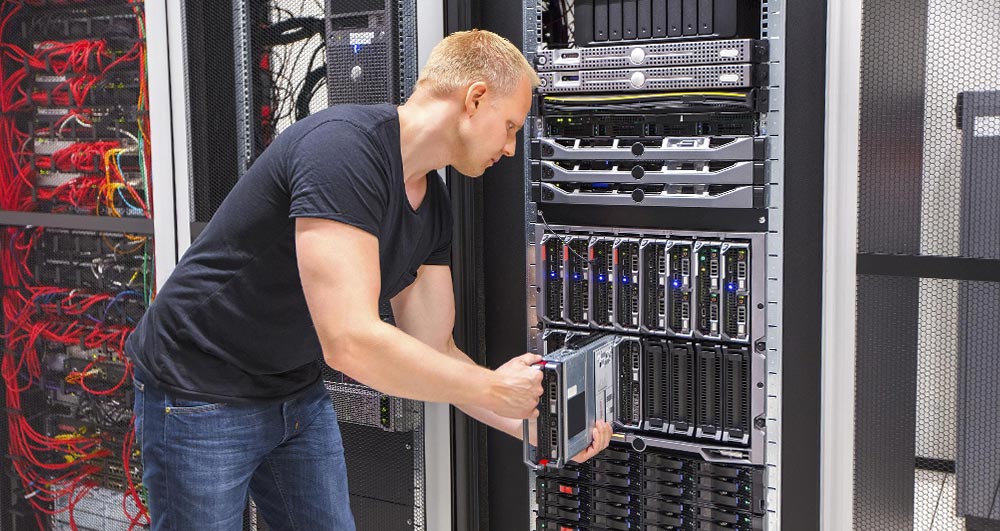

پاور ماژول رک
سینی رک
یکی از اصلیترین متعلقات رک سینی رک است. سینی رک ، قطعات و تجهیزات رو از هم جدا میکند تا نظم داخل رک حفظ شود. این دسته از متعلقات رک شبکه در دو نوع ثابت و متحرک تولید میشود.
درب رک
اکثر رک ها درب و قفل و کلید دارند؛ اما کیفیت بعضی از این دربها در حدی نیست که خیال شما بابت امنیت تجهیزات راحت باشد. به همین دلیل خیلی از کاربرها ترجیح میدهند درب مشبک رو تهیه کنند، درب های مشبک به تهویهی داخل رک کمک میکند.
فن رک
از انجایی که تجهیزات داخل رک گرمای زیادی تولید میکنند، استفاده از فن برای جلوگیری از آسیب دیدن تجهیزات حساسی مثل سرور ضروری است. فن در دو نوع بوشی و بلبرینگی تولید میشود و برای عملکرد درست، بهتر است در کنار سیستم کنترل دما قرار بگیرد.
بلانک پنل رک
این دسته از متعلقات با پر کردن فضاهای خالی رک ، از تجهیزات در برابر ضربه محافظت میکنند. در حال حاضر استفاده از بلانک پنل 1 تا 4 یونیت بسیار مرسوم است.

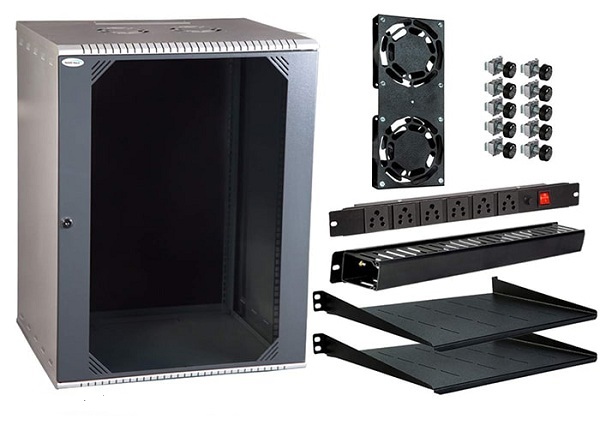

پلانک پنل رک

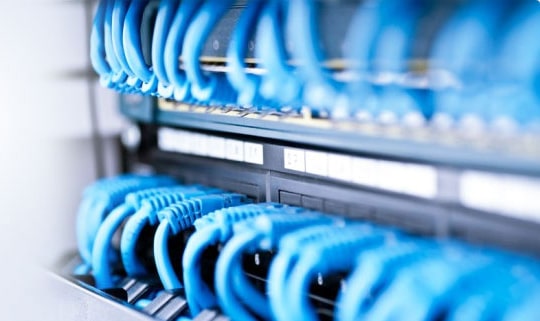

لایت پنل رک
لایت پنل بیشتر در رک های ایستاده استفاده میشود و نور لازم را جهت بررسی و تعمیر تجهیزات شبکه فراهم میکند. این قطعه یا بهصورت دسته ای از چراغهای LED ساخته میشود، یا صرفا یک لامپ مهتابی معمولی است.
مدیریت کابل رک
به هم ریختگی کابل ها، هم ظاهر شبکه را بد نمایش می دهد، هم رسیدگی به تجهیزات داخل رک رو سخت تر میکند. به همین دلیل استفاده از ابزاری به اسم نگهدارنده ی کابل که نظم داخل رک رو حفظ میکند و معمولا 1 یونیت جا میگیرد، بهشدت توصیه میشود.
• افزایش کارایی
• نگهداری راحت تر از سرور و تجهیزات شبکه
• افزایش امنیت
