کابل کشی شبکه پسیو

کابل کشی شبکه پسیو مرحله ای مهم در فرایند راه اندازی یک شبکه است در این مرحله برای متصل کردن دستگاه ها به یکدیگر از کابل ها استفاده می شود. شبکه‌های پسیو معمولاً در محیط‌های کوچک و ساده مورد استفاده قرار می‌گیرند که نیاز به تنظیمات پیچیده و مدیریت مستمر ندارند. مثال‌هایی از شبکه‌های پسیو شامل شبکه‌های خانگی و کاربردی‌های ساده در دفاتر کوچک و فروشگاه‌ها می‌باشند. با توجه به سادگی ساختار و عدم وجود تجهیزات فعال، شبکه‌های پسیو هزینه و پیچیدگی کمتری نسبت به شبکه‌های فعال دارند. اما باید توجه داشت که در شبکه‌های پسیو، قابلیت‌هایی مانند تنظیمات پیشرفته، مدیریت و کنترل به طور کامل وجود ندارد.

علت اهمیت کابل کشی پسیو شبکه

در شبکه های پسیو امکان برقراری ارتباط به وسیله کابل کشی فراهم میشود از این رو فرایند کابل کشی پسیو شبکه اهمیت بالایی دارد از دیگر دلایلی که بر اهمیت این موضوع تاکید دارند میتوان به موارد زیر اشاره کرد

پایداری

کابل کشی شبکه اگر به صورت اصولی انجام شود شبکه راه اندازی شده پایدار و uptime خواهد بود

سرعت

یکی از عوامل مهم تعیین کننده سرعت شبکه نوع کابل استفاده شده است اگر کابل شبکه به درستی انتخاب شود شبکه سرعت بالایی خواهد داشت

امنیت

یکی از مسائلی که همیشه انواع شبکه های کامپیوتری تهدید می کند خطرات سایبری است که کابل کشی درست باعث کاهش این خطرات می شود

قابلیت مقیاس پذیری

اگر کابل کشی به صورت اصولی و بر اساس یک طراحی درست انجام شده باشد شما در آینده امکان ارتقاء شبکه خود را خواهید داشت

کاهش هزینه ها

همان طور که در موارد قبل بیان کردیم یک کابل کشی اصولی می تواند مزایای بسیاری از جمله کاهش هزینه ها در مدت زمان طولانی را برای شما به همراه داشته باشد

مراحل کابل کشی شبکه پسیو

مانند سایر مراحل راه اندازی شبکه ، کابل کشی پسیو شبکه نیز از مجموعه ای از اقدامات تشکیل شده که در ادامه به بررسی تمام بخش های تشکیل دهنده این فرایند میپردازیم

1.برنامه‌ریزی و طراحی

در این مرحله ساختار شبکه طراحی و نیاز های آن نیز شناسایی می شود و سپس نقشه کابل کشی طراحی میشود که در این نقشه نقاط اتصال ، مسیر کابل ها ، نوع کابل ها و سایز جزئیات مشخص شده اند.

2.نصب کابل‌ها

پس از آن که طراحی نقشه کابل کشی به اتمام رسید کابل های شبکه طبق نقشه در مکان های مشخص شده نصب می شوند که معمولا از کابل های کابل‌های شبکه اترنت با استاندارد‌های مختلف مانند Cat5e، Cat6 و Cat6a استفاده می‌شود.

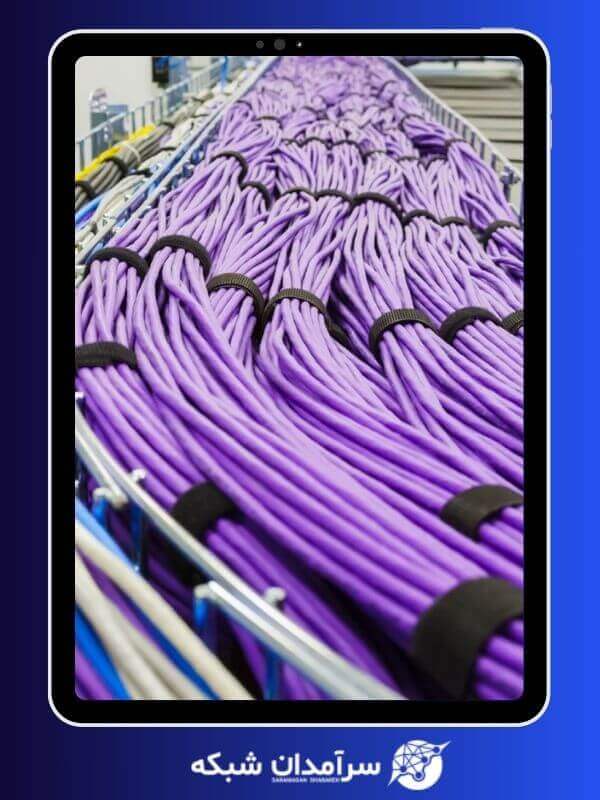

نصب کابل ها در کابلکشی شبکه پسیو

3.نصب جعبه‌های پچ

در کابل کشی شبکه پسیو هنگامی که میخواهند کابل ها را به دستگاه ها متصل کنند از جعبه های پچ یا همان Patch Panel استفاده میکنند علت استفاده از این جعبه ها ، راحتی در مدیریت و ایجاد تغییرات در اتصالات است پس از اتمام این بخش دستگاه های شبکه مثل سوئیج ها ، روتر ها ، فایروال ها و سایر تجهیزات راه اندازی می شوند

4.تست و تأیید عملکرد

پس از اتمام تمامی مراحل و راه اندازی کامل ، نوبت تست شبکه است در این مرحله شبکه از چند نظر مورد بررسی قرار میگیرد مثل سرعت و کیفیت. این تست ها به منظور کسب اطمینان از عملکرد درست تمام تجهیزات و کابل ها انجام میشود

انواع کابل مورد استفاده در کابل کشی

در کابل کشی شبکه بسته به شرایط و طراحی نقشه از کابل های مختلفی استفاده میشود البته چند فاکتور دیگر هم در کنار این معیار ها مثل سرعت شبکه و محیط نیز بررسی می شوند در ادامه به معرفی انواع کابل شبکه که در شبکه های پسیو استفاده میشود میپردازیم

کابل های مسی

متداول ترین نوع کابل در راه اندازی شبکه های کامپیوتری کابل مسی است این کابل در مسیر های کوتاه انقال داده را به خوبی انجام میدهد و سه نوع نیز دارد که عیارت اند از

UTP (زوج به هم تابیده بدون شیلد): رایج ترین نوع کابل مسی، مناسب برای شبکه های 10/100/1000 مگابیت بر ثانیه
STP (زوج به هم تابیده شیلددار): مقاومت بیشتر در برابر تداخل الکترومغناطیسی، مناسب برای محیط های پر نویز
ScTP (زوج به هم تابیده شیلددار با فویل): مقاومت بیشتر در برابر تداخل الکترومغناطیسی، مناسب برای محیط های صنعتی

کابل های فیبر نوری

برای شبکه های گسترده این کابل انتخاب بسیار مناسبی است چون این کابل در مسافت های طولانی اطلاعات را با سرعت بسیار مناسب انتقال می دهد و پهنای باند بسیار بالایی دارد این کابل در دو نوع تولید می شود

کابل های چند حالته: مناسب برای مسافت های کوتاه
کابل های تک حالته: مناسب برای مسافت های طولانی

مشاوره کابل کشی شبکه پسیو

کابل های کواکسیال

این نوع کابل نسبت به گذشته کاربرد کم تری دارند و به عبارت دیگر میتوان گفت منسوخ شده هستند این کابل مثل کابل های مسی در مسافت های کوتاه سرعت انتقال اطلاعات خوبی دارد و همچنین در برابر تداخل الکترومغناطیسی نیز بسیار مقاوم است

[ninja_tables id=”7666″]

استانداردهای کابل کشی شبکه پسیو

کابل کشی پسیو شبکه بر اساس چهار استاندارد تعریف شده انجام میشود که این چهار استاندارد عبارت اند از

استاندارد TIA/EIA-568

این استاندارد توسط انجمن صنایع مخابراتی و الکترونیک (TIA) و انجمن مهندسان برق و الکترونیک (EIA) تدوین شده است و جزئیات مربوط به موارد زیر را مشخص می کند:

نوع کابل: استاندارد TIA/EIA-568 برای انواع مختلف کابل های مسی، مانند UTP و STP، و همچنین کابل های فیبر نوری، الزامات خاصی را تعیین می کند.
سیم کشی: این استاندارد نحوه سیم کشی کابل ها، از جمله رنگ بندی و ترتیب قرارگیری زوج های سیم را مشخص می کند.
تست: استاندارد TIA/EIA-568 تست های مختلفی را برای بررسی کیفیت و عملکرد کابل کشی شبکه ارائه می دهد.

استاندارد ISO/IEC 11801

این استاندارد بین المللی توسط سازمان بین المللی استانداردسازی (ISO) و کمیسیون بین المللی الکتروتکنیک (IEC) تدوین شده است و الزامات کلی مربوط به کابل کشی شبکه را در سطوح مختلف، از جمله ساختمان های اداری و مراکز داده، تعیین می کند.

نکاتی در مورد استانداردهای کابل کشی:

همپوشانی: استانداردهای TIA/EIA-568 و ISO/IEC 11801 تا حد زیادی با یکدیگر همپوشانی دارند.
انتخاب استاندارد: انتخاب استاندارد مناسب به نوع شبکه، محل نصب و نیازهای خاص شما بستگی دارد.
اهمیت: رعایت استانداردهای کابل کشی، تضمین کننده کیفیت و عملکرد مناسب شبکه شما خواهد بود.

علاوه بر دو استاندارد ذکر شده، استانداردهای دیگری نیز در زمینه کابل کشی شبکه پسیو وجود دارند، مانند:

این استاندارد به طور خاص به کابل کشی مراکز داده می پردازد.
این استاندارد توسط انجمن مشاوران و پیمانکاران سیستم های مخابراتی (BICSI) تدوین شده است و به عنوان یک راهنمای جامع برای کابل کشی شبکه پسیو در نظر گرفته می شود.

انواع تست های کابل کشی پسیو شبکه

تست های کابل کشی پسیو شبکه برای اطمینان از صحت عملکرد و کیفیت کابل ها و اتصالات در شبکه های کامپیوتری انجام می شوند. این تست ها می توانند قبل از نصب و راه اندازی شبکه، بعد از نصب و یا به صورت دوره ای برای عیب یابی و رفع مشکلات انجام شوند.

• تست نقشه سیم کشی (Wiremap): این تست برای بررسی صحت و درستی اتصالات در هر زوج سیم کابل انجام می شود.
• تست طول کابل: این تست برای اندازه گیری طول کابل و اطمینان از اینکه از حداکثر طول مجاز تجاوز نمی کند انجام می شود.
• تست تداخل (NEXT): این تست برای بررسی میزان تداخل الکترومغناطیسی بین زوج های سیم در کابل انجام می شود.
• تست تضعیف (Attenuation): این تست برای بررسی میزان افت سیگنال در طول کابل انجام می شود.
• تست بازگشت (Return Loss): این تست برای بررسی میزان انعکاس سیگنال در کابل انجام می شود.
• تست مقاومت حلقه DC: این تست برای بررسی مقاومت الکتریکی کابل انجام می شود.

علاوه بر تست های ذکر شده، تست های دیگری نیز وجود دارند که برای بررسی پارامترهای خاص کابل ها و اتصالات انجام می شوند، مانند:

تست اسکرو (Skew): این تست برای بررسی همزمانی سیگنال ها در زوج های سیم کابل انجام می شود.
تست Power Sum: این تست برای بررسی مجموع توان سیگنال ها در کابل انجام می شود.
تست Propagation Delay: این تست برای بررسی تاخیر انتشار سیگنال در کابل انجام می شود.

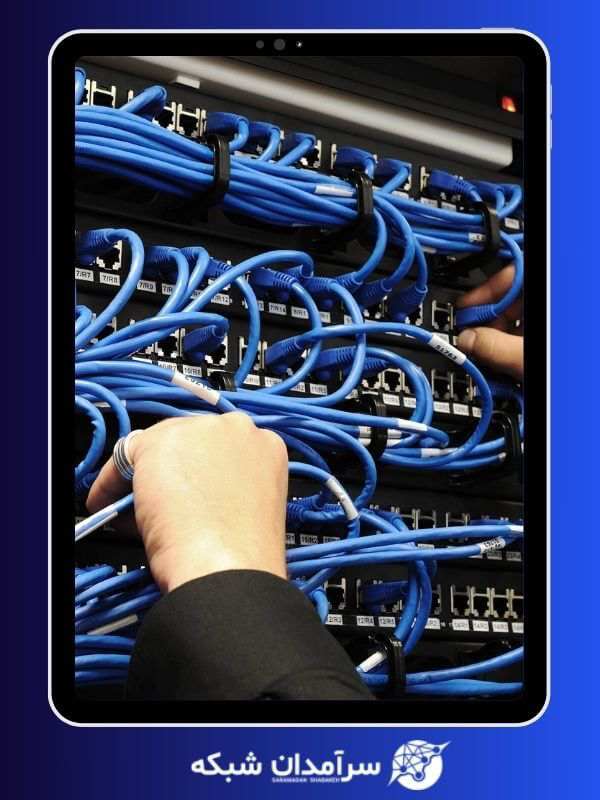

انواع تست های کابل کشی شبکه

ابزارهای تست کابل کشی پسیو شبکه:

تستر کابل شبکه: این ابزار برای انجام تست های مختلف بر روی کابل های شبکه استفاده می شود.
تست فلوک: این ابزار یک تستر حرفه ای برای انجام تست های دقیق بر روی کابل های شبکه است.
تجهیزات جانبی: تجهیزاتی مانند پچ کورد، کیستون، و سوئیچ برای انجام تست های مختلف مورد نیاز هستند.

اهمیت تست های کابل کشی پسیو شبکه:

شناسایی و رفع مشکلات: تست های کابل کشی پسیو شبکه می توانند مشکلات موجود در کابل ها و اتصالات را شناسایی و رفع کنند.
جلوگیری از بروز مشکلات: انجام تست های دوره ای می تواند از بروز مشکلات در شبکه جلوگیری کند.
بهبود عملکرد شبکه: تست های کابل کشی پسیو شبکه می توانند به بهبود عملکرد و افزایش سرعت شبکه کمک کنند.
کاهش هزینه ها: با شناسایی و رفع مشکلات در مراحل اولیه می توان از هزینه های اضافی در آینده جلوگیری کرد.

نکاتی در مورد تست های کابل کشی پسیو شبکه:

قبل از انجام تست ها، باید نوع کابل و استانداردهای مربوطه را مشخص کرد.
تست ها باید توسط افراد متخصص و با استفاده از ابزارهای مناسب انجام شوند.
نتایج تست ها باید به طور دقیق ثبت و نگهداری شوند.

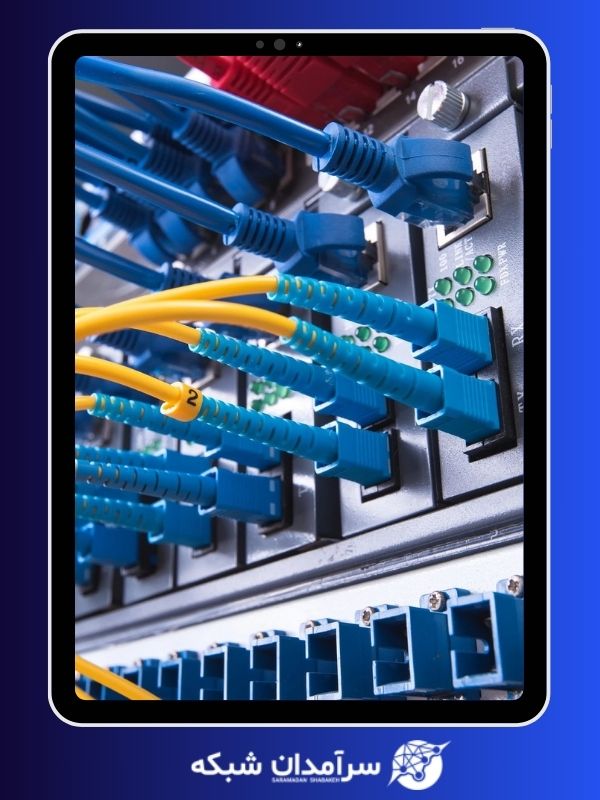

6 اصل کلیدی در کابل کشی شبکه

6 اصل کلیدی در کابل کشی شبکه پسیو

کابل کشی شبکه پسیو، پایه و اساس هر شبکه کامپیوتری است که باید با دقت و ظرافت انجام شود. در این فرایند باید 6 اصل مهم رعایت شود که این شش اصل عبارت اند از

سادگی مسیر کابل کشی

سیستم کابل کشی باید تا حد امکان ساده و بدون پیچیدگی باشد.
از پیچیدگی های غیرضروری در مسیر کابل کشی و اتصالات خودداری کنید.
سادگی، عیب یابی و تعمیر شبکه را در آینده آسان تر می کند.

قابلیت انعطاف

سیستم کابل کشی باید به گونه ای باشد که در صورت نیاز به جابجایی یا تغییر در شبکه، به راحتی قابل تغییر باشد.
از کابل های با انعطاف پذیری مناسب استفاده کنید.
از داکت ها و سینی های کابل با ظرفیت کافی برای عبور کابل ها استفاده کنید.

مسیریابی مناسب

کابل ها باید از مسیرهای امن و دور از منابع تداخل الکترومغناطیسی عبور داده شوند.
از عبور کابل ها از کنار تجهیزات برقی پرقدرت خودداری کنید.
از داکت ها و سینی های کابل برای محافظت از کابل ها در برابر آسیب های فیزیکی استفاده کنید.

تست و عیب یابی

پس از اتمام کابل کشی، باید با استفاده از تجهیزات تست، کیفیت و عملکرد کابل ها بررسی شود.
تست های مختلفی مانند تست فلوک برای بررسی صحت سیم کشی و عیوب کابل انجام می شود.
عیب یابی و رفع مشکلات احتمالی در مراحل اولیه، از بروز مشکلات بزرگتر در آینده جلوگیری می کند.

مستند سازی

ثبت اطلاعات مربوط به نوع کابل، مسیر کابل کشی و سایر جزئیات، امری ضروری است.
مستند سازی دقیق، به عیب یابی و تعمیر شبکه در آینده کمک می کند.
اطلاعات مربوط به تست ها و عیب یابی های انجام شده نیز باید ثبت شود.

ارتقای پذیری

سیستم کابل کشی باید به گونه ای باشد که در صورت نیاز به ارتقای شبکه در آینده، به راحتی قابل ارتقا باشد.
از کابل ها و تجهیزاتی استفاده کنید که از پهنای باند و سرعت کافی برای نیازهای آینده شما پشتیبانی کنند.
از فضایی اضافی در داکت ها و سینی های کابل برای عبور کابل های جدید در آینده استفاده کنید

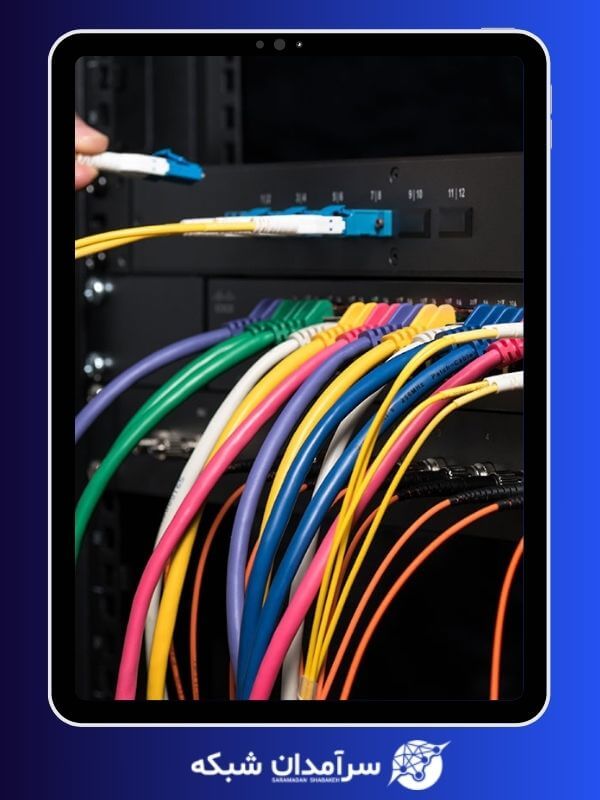

نکات ایمنی در کابل کشی شبکه پسیو

نکات ایمنی هنگام کابل کشی

هنگام انجام کابل کشی شبکه پسیو، رعایت نکات ایمنی بسیار مهم است. در زیر تعدادی از نکات ایمنی مهم که باید در نظر داشته باشید، آورده شده است:

استفاده از تجهیزات ایمنی

قبل از شروع به کار، مطمئن شوید که از تجهیزات ایمنی مناسب استفاده می‌کنید، از جمله عینک محافظ، دستکش‌های مقاوم، کلاه و کفش ایمن و ماسک گرد و غبار.

قطع برق

مطمئن شوید که قبل از شروع کار، برق تمامی دستگاه‌های مربوط به شبکه را قطع کرده‌اید. این شامل سوئیچ‌ها، روترها و سایر دستگاه‌های شبکه است. همچنین، از قطع برق برای منبع تغذیه کابل‌کشی استفاده کنید.

جلوگیری از تماس با برق

در طول کار، مطمئن شوید که از تماس با سیم‌های برق و دستگاه‌های روشن خودداری می‌کنید. همچنین، قبل از لمس هرگونه قطعه برقی، مطمئن شوید که دست‌هایتان خشک هستند.

استفاده از ابزارهای مناسب

برای برش و کشیدن کابل‌ها، در کابل کشی شبکه پسیو از ابزارهای مناسب و تیز استفاده کنید. از ابزارهای قدرتمند و برقی برای کشیدن کابل‌ها به‌طور مستقیم خودداری کنید.

جلوگیری از تغییرات دما و رطوبت

مطمئن شوید که کابل‌ها و دستگاه‌های شبکه در محیطی با دمای مناسب قرار دارند. همچنین، به جلوگیری از تماس با آب و رطوبت توجه کنید.

جلوگیری از خم شدن و خمیدگی زیاد کابل‌ها

در هنگام کشیدن کابل‌ها، از خمیدگی زیاد و خم شدن آنها خودداری کنید. این می‌تواند به خرابی کابل و اتصالات منجر شود.

نصب در دسترسی آسان

مطمئن شوید که کابل‌ها و اتصالات در مکان‌هایی نصب می‌شوند که به راحتی قابل دسترسی و تعویض هستند.

توجه به نشانه‌ها و راهنمایی‌ها

هنگام کابل کشی، به نشانه‌ها و راهنمایی‌های مربوطه توجه کنید. این شامل نشانه‌های ایمنی، دستورالعمل‌ها و نقشه‌های شبکه است.

تست و تأیید عملکرد

پس از اتمام کابل کشی، مطمئن شوید که عملکرد شبکه پسیو تست و تأیید شده است. این شامل تست اتصال، تست سرعت و تست کیفیت است.

از این نکات ایمنی پیروی کرده و همچنین همواره دقت و احتیاط لازم را در انجام کابل کشی شبکه پسیو داشته باشید.

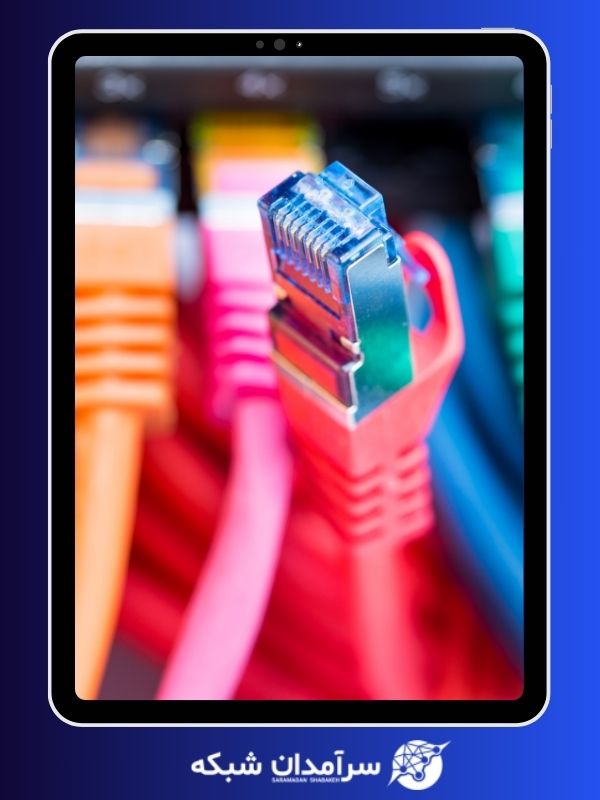

قیمت کابل‌کشی شبکه پسیو

هزینه کابل‌کشی شبکه پسیو بستگی به عواملی مانند مسافت کابل‌کشی، تعداد دستگاه‌ها و پیچیدگی شبکه دارد. برای دقت بیشتر، بهتر است با شرکت‌های نصب و تعمیر شبکه تماس بگیرید و قیمت را براساس نیازهای خودتان استعلام کنید.
