عیب یابی تخصصی با تست فلوک برای بررسی کابل های شبکه ، شناسایی کابل های معیوب و هرگونه اختلال در کابل کشی شبکه انجام می شود این تست فقط روی کابل های شبکه مسی و فیبر نوری قابل انجام هست و ابزاری که ما برای انجام این تست استفاده میکنیم تستر فلوک می باشد این دستگاه ویژگی و یا پارامتر های مختلف کابل را مثل طول ، پهنای باند ، افت سیگنال ، تداخل ، انعکاس و کیفیت سوکتها را با دقت بسیار اندازه گیری می کند
انواع تست فلوک کابل شبکه
این تست تخصصی به دو شیوه چنل و پرمننت انجام میشود که در ادامه به بررسی هر نوع میپردازیم
تست فلوک چنل
عیب یابی تخصصی با تست فلوک مدل چنل یک تست تخصصی برای بررسی عملکرد و کیفیت یک کانال کامل شبکه است. این تست شامل موارد زیر میشود:
کابل شبکه
یکی از اقداماتی که این تست انجام می دهد بررسی تمام پارامتر های کابل شبکه از جمله طول ، پهنای باند ، افت سیگنال ، تداخل و انعکاس است
سوکتها
از دیگر مواردی که در این تست بررسی می شود کیفیت سوکت ها است هدف از این کار مطمئن شدن از اتصال درست سوکت به کابل است
پچ کوردها
بخش بعدی که در این تست بررسی می شود کیفیت پچ کورد ها است هدف از این کار اطمینان حاصل کردن از اتصال صحیح پچ کورد ها به سوکت ها است
مزایای تست چنل
انجام دادن این تست میتواند مزایای خوبی به همراه داشته باشد که در ادامه به چند مورد اشاره می کنیم
جامعیت
بعد از انجام عیب یابی تخصصی با تست فلوک اطلاعات بسیار کاملی از عملکرد تمام بخش های شبکه در اختیار ما قرار خواهد گرفت
دقت
این تست به دلیل دقت بسیار بالا میتواند جزئی ترین ایرادات که ممکن است توسط سایر تست ها مشخص نشود را آشکار کند.
کاربرد تست چنل
از کاربرد های عیب یابی تخصصی با تست فلوک میتوان به موارد زیر اشاره کرد
عیب یابی شبکه
از این تست میتوان حتی برای شناسایی و رفع مشکلاتی مثل قطعی کابل و نویز و تداخل هم استفاده کرد
تأیید کیفیت
عیب یابی تخصصی با تست فلوک چنل میتواند برای تأیید کیفیت کانال شبکه قبل از نصب و یا بعد از انجام تغییرات در شبکه استفاده شود.
مستند سازی
گزارش عیب یابی تخصصی با تست فلوک چنل میتواند به عنوان سندی برای وضعیت کانال شبکه در زمان مشخصی استفاده شود.
مراحل انجام تست چنل
انتخاب نوع تست: انتخاب نوع تست به دو فاکتور بررسی نوع کابل شبکه و پهنای باند بستگی دارد بعد از بررسی این دو مورد میتوانید نوع تست را انتخاب کنید
اتصال تستر فلوک: بعد از انتخاب نوع تست باید تستر فلوک را به دو سر کانال شبکه متصل کنید
تنظیم پارامترها: در این مرحله باید بر اساس نوع کابل شبکه و میزان پهنای باند پارامتر های تست را مشخص کنید
اجرای تست: عیب یابی تخصصی با تست فلوک باید توسط یک فرد متخصص انجام شود.
تجزیه و تحلیل نتایج: نتایج عیب یابی تخصصی با تست فلوک باید به دقت تجزیه و تحلیل شوند.
همچنین بخوانید : کابل کشی شبکه پسیو
گزارش عیب یابی تخصصی با تست فلوک چنل
گزارش تست فلوک چنل شامل اطلاعات مختلفی مانند موارد زیر است:
نوع تست انجام شده
ذاذه های مربوط به کابل شبکه
داده های مربوط به سوکتها
داده های مربوط به پچ کوردها
نتایج تست
نمودارها و گرافیکها
تفسیر نتایج
گزارش تست چنل میتواند به عنوان سندی برای وضعیت کانال شبکه در زمان مشخصی استفاده شود.
تست فلوک پرمننت
عیب یابی تخصصی با تست فلوک مدل پرمننت یک تست تخصصی برای بررسی کابل های مسی است که در این تست عملکرد و کیفیت این نوع کابل مورد بررسی دقیق قرار میگیرد و این که این تست فقط کابل های شبکه را هدف بررسی خود قرار داده و سوکت ها و پج کورد ها را بررسی نمی کند از مزایای تست پرمننت میتوان به دقت این تست اشاره کرد این تست به دلیل دقت بسیار بالایی که دارد میتواند کوچک ترین ایرادات را که سایر تست ها تشخیص نداده اند را آشکار کند.
کاربرد تست پرمننت
این تست سه کاربرد اصلی دارد که به شرح زیر است
عیب یابی
تست فلوک پرمننت میتواند برای شناسایی و رفع ایرادات کابل شبکه مانند قطعی، نویز، تداخل و افت سیگنال استفاده شود.
تأیید کیفیت
عیب یابی تخصصی با تست فلوک مدل پرمننت میتواند برای تأیید کیفیت کابل شبکه قبل از نصب و یا بعد از انجام تغییرات در شبکه استفاده شود.
مستند سازی
گزارش این تست پرمننت میتواند به عنوان سندی برای وضعیت کابل شبکه در زمان مشخصی استفاده شود.
مراحل انجام تست پرمننت
- انتخاب نوع تست: عیب یابی تخصصی با تست فلوک از نوع پرمننت باید با توجه به نوع کابل شبکه و پهنای باند آن انتخاب شود.
- اتصال تستر فلوک: تستر فلوک باید به دو سر کابل شبکه متصل شود.
- تنظیم پارامترها: پارامترهای تست باید با توجه به نوع کابل شبکه و پهنای باند آن تنظیم شود.
- اجرای تست: تست فلوک پرمننت باید توسط یک فرد متخصص انجام شود.
- تجزیه و تحلیل نتایج: نتایج تست فلوک پرمننت باید به دقت تجزیه و تحلیل شوند.
گزارش تست فلوک پرمننت
گزارش تست پرمننت شامل اطلاعات مختلفی مانند موارد زیر است:
- مدل تست انجام شده
- داده های مربوط به کابل شبکه
- نتایج تست
- نمودارها و گرافیکها
- تفسیر نتایج
اگر بخواهیم به درباره تفاوت این دو تست صحبت کنیم میتوانیم به جامع تر و کامل بودن تست چنل نسبت به تست پرمننت اشاره کرد اما تست فلوک پرمننت دقیقتر است و میتواند ایرادات جزئی کابل را که در تست چنل ممکن است نادیده گرفته شوند، شناسایی کند.
کاربرد تست فلوک کابل شبکه
در ادامه به بررسی کاربرد های این تست میپردازیم
عیب یابی شبکه: تست فلوک میتواند برای شناسایی و رفع ایرادات شبکه مانند قطعی کابل، نویز، تداخل و افت سیگنال استفاده شود.
تأیید کیفیت کابل: تست فلوگ میتواند برای تأیید کیفیت کابلهای شبکه جدید قبل از نصب و یا بعد از انجام تغییرات در شبکه استفاده شود.در شبکه هایی که از کابلهای مسی Cat5e تا Cat8 کابلهای فیبر نوری استفاده شده میتوان این تست را انجام داد
مستند سازی: گزارش تست فلوک میتواند به عنوان سندی برای وضعیت شبکه در زمان مشخصی استفاده شود.

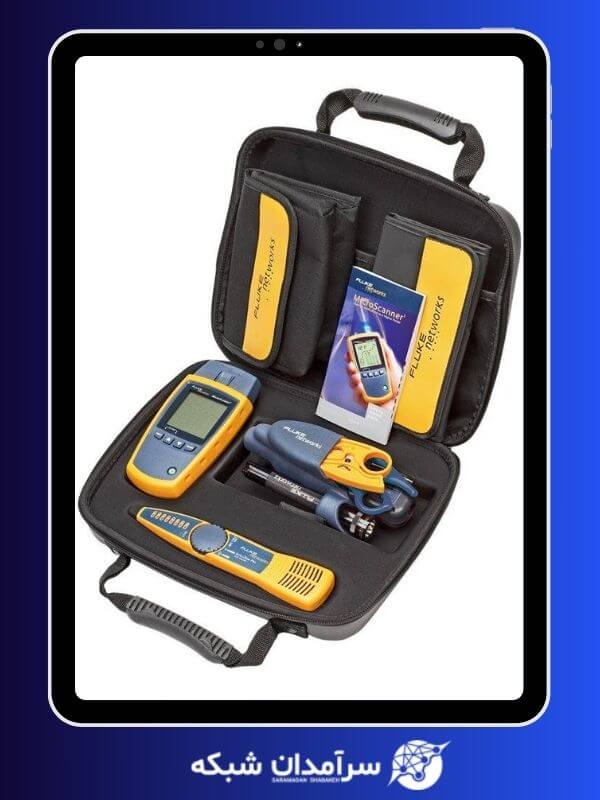

کاربرد تست فلوک کابل شبکه
شیوه انجام تست فلوک کابل شبکه
- مرحله اول: انتخاب نوع تست (چنل یا پرمننت)
- مرحله دوم: اتصال تستر فلوک به دو سر کابل شبکه
- مرحله سوم: تنظیم پارامترهای تست
- مرحله چهارم: اجرای تست
- مرحله پنجم: تجزیه و تحلیل نتایج تست
- مزایای استفاده از تست فلوک
- افزایش پایداری و کارایی شبکه
- کاهش زمان خرابی شبکه
- افزایش امنیت شبکه
- صرفهجویی در هزینهها
- مستند سازی وضعیت شبکه
انواع تستر فلوک

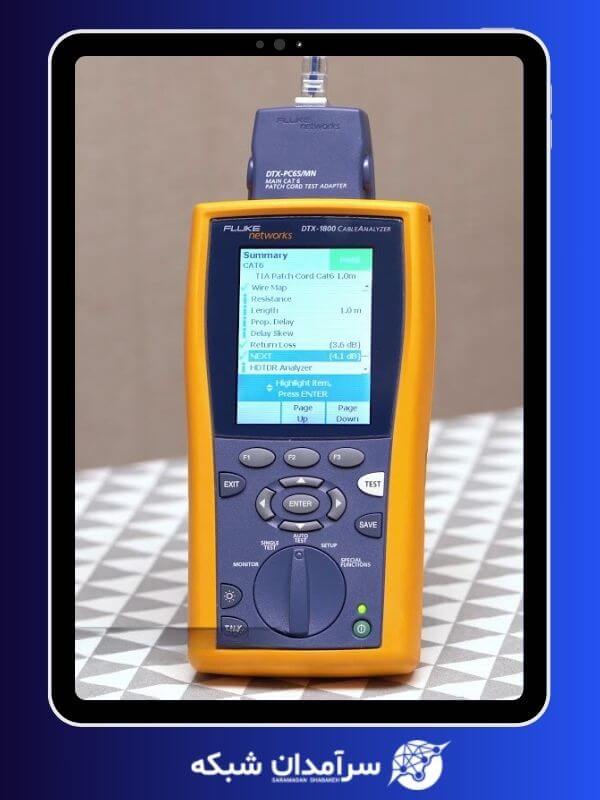

تستر فلوک DTX-1800: این تستر برای تست کابلهای مسی و فیبر نوری استفاده میشود.
تستر فلوک DSX-8000: این تستر برای تست کابلهای مسی Cat5e تا Cat8 استفاده میشود.
تستر فلوک CertiFiber Pro: این تستر برای تست کابلهای فیبر نوری استفاده میشود.
پارامترهای مهم در تست فلوک کابل شبکه
در این تست مهم ترین پارامتر هایی که مورد بررسی قرار میگیرند عبارت اند از
طول کابل: حداکثر طول کابل برای هر نوع کابل شبکه مشخص شده است. تست فلوگ میتواند طول دقیق کابل را اندازهگیری کند و اطمینان حاصل کند که از حداکثر طول مجاز تجاوز نمیکند.
پهنای باند: پهنای باند حداکثر سرعت انتقال داده در یک شبکه است. تست فلوگ میتواند پهنای باند واقعی کابل را اندازهگیری کند و اطمینان حاصل کند که از پهنای باند مورد نیاز شما پشتیبانی میکند.
افت سیگنال: افت سیگنال به معنای کاهش قدرت سیگنال در طول کابل است. تست فلوگ میتواند میزان افت سیگنال را اندازهگیری کند و اطمینان حاصل کند که از حد مجاز تجاوز نمیکند.
تداخل: تداخل الکترومغناطیسی میتواند باعث ایجاد نویز و خطا در شبکه شود. تست فلوگ میتواند میزان تداخل را اندازهگیری کند و اطمینان حاصل کند که از حد مجاز تجاوز نمیکند
جمع بندی
تست فلوک کابل شبکه ابزاری قدرتمند برای بررسی و تأیید عملکرد و کیفیت کابلهای شبکه است. این تست میتواند برای عیب یابی مشکلات شبکه، تأیید کیفیت کابلهای جدید و مستند سازی وضعیت شبکه استفاده شود.
