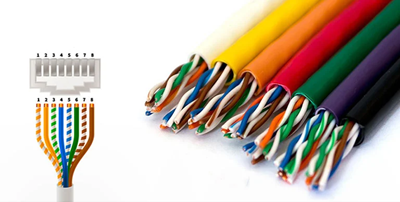

معمولا استاندارد کابلهای شبکه بستگی به مواردی مانند کابلهای داخلی استفاده شده، رنگبندی آنها، عایق و لایههای محافظ و مواردی از این دست دارد. در مقالعه آشنایی با ۶ برند برتر کابل شبکه راجع به معرفی برخی کابلها و رنگبندی آنها توضیح داده شد. در هر مورد ذکر شد که کدام برند چه نوع کابلی ارائه میکند. مثلا در برند لگراند کابلهای CAT6،CA6E و CAT7 ارائه میشود. تفاوت و دلیل این نام گذاری در کابلها برای چیست؟ به تصویر زیر نگاه کنید.
تفاوت و دلیل این نام گذاری در کابلها برای چیست؟
به نظر شما تفاوت در چیست؟ رنگ ظهری آنها؟ مسلما نه.
به اجزا تشکیل دهنده آنها توجه کنید. از چپ به راست کابلها درارای کفیت بالاتری هستند. البته فقط کیفیت نیست. کارایی آنها نیز فرق دارد. ولی در عوض اگر بخواهیم یک ویژگی یکسان برای آنها بگوییم، ۸ سیم بودن آنهاست. یعنی همه کابلها از ۸ رشته سیمی تولید شدند که نوع بستن و قرار گرفتن آنها در سر سوکت متفاوت است.
در کابل اول ۸ سیم داریم. ۴ سیم به رنگهای آبی، قهوهای، نارنجی و سبز.
۴ سیم دیگر ترکیب این رنگها با رنگ سفید است. مثلا (آبی سفید، نارنجی سفید)
کابل اول (CAT5e): سیمها دو به دو به هم پیچیده شدهاند. یعنی قهوهای با قهوهای سفید، سبز با سبز سفید. در نهایت همه آنها داخلش یک روکش پلاستیکی هستند. این کابل برای محیطهایی با متراژ زیر ۵۰ متر کارایی دارند. محیطهایی که در آن نویز و پیچیدگیهای سیم کشی کم است.

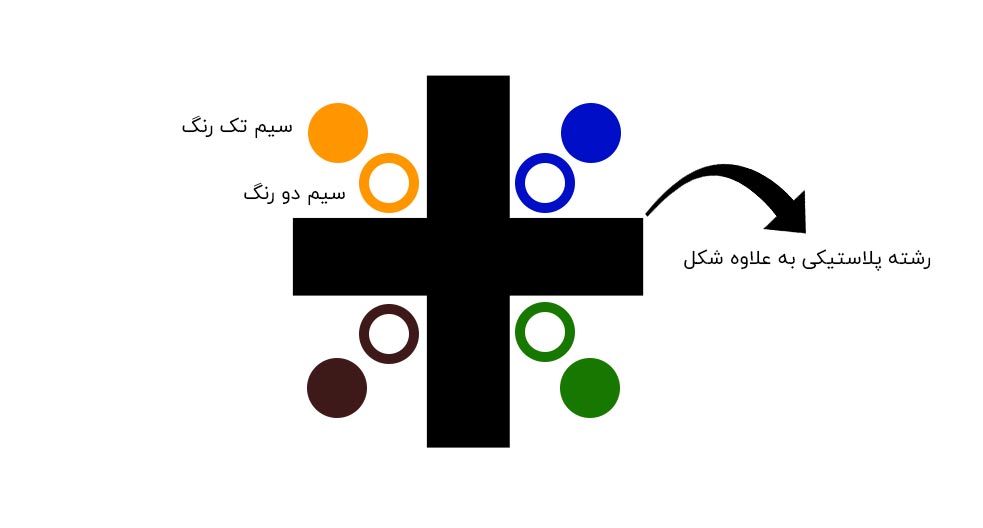

کابل دوم (CAT6): در این کابل مجدد سیمها دو به دو به هم پیچیده شده اند. یعنی قهوهای با قهوهای سفید، سبز با سبز سفید، آبی با آبی سفید و نارنجی با نارنجی سفید. تنها تفاوت این سیم با سیم بالا ایجاد یک لایه پلاستیکی با شکل پلاس یا بهعلاوه (+) به صورت رشتهای برای جدا کردن سیمهای دو به دو و تقسیم داخل کابل به ۴ بخش. دلیل این کار جلوگیری از پیچیده شدن سیمها به همدیگر است که باعث ایجاد نویز در شبکه ما خواهد شد. مانند شکل زیر:

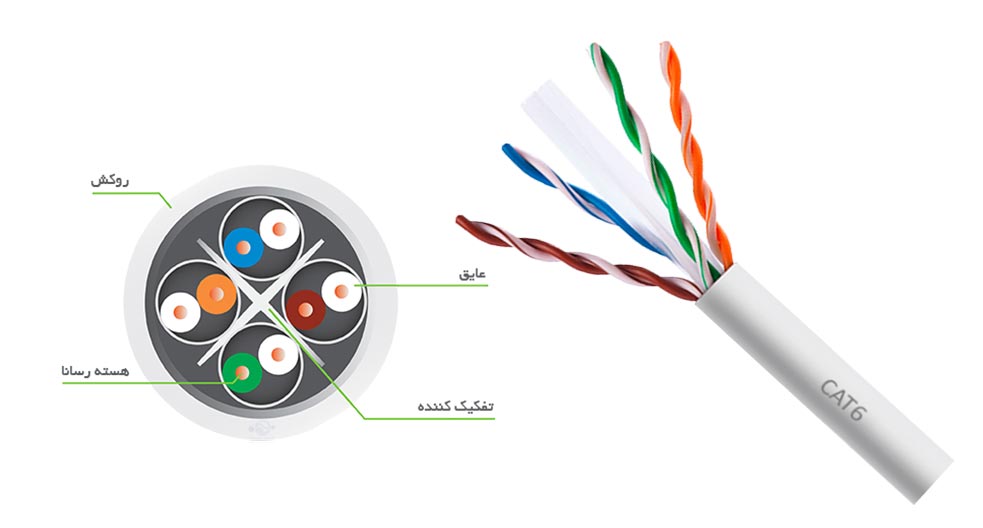

یک نمونه عکس دیگر برای مفهوم بهتر از کابل CAT6:
کابل سوم (CAT6e): در این کابل هم سیمها دو به دو به هم پیچیده شده اند. یعنی قهوهای با قهوهای سفید، سبز با سبز سفید و .. با این تفاوت که روی هر دوسیم یک ورق نازک آلمینیومی کشیده میشود و روی چهار رشته ایجاد شده یک روکش رشتهای سیمی آلمینیومی و در نهایت یک روکش پلاستیکی روی همه آنها کشیده میشود. این کار هم مانند کابل CAT6 برای جلوگیری از نویز در شبکه است که در این نمونه جلوگیری از نویز بیشتر و با کیفیت بالاتری انجام میشود.
انواع کابلهای UTP به همراه موارد قابل استفاده و سرعت انتقال اطلاعات توسط آنها:
CAT1: سرعت انتقال در این نوع کابلها، حداکثر تا يک مگابيت در ثانيه و موارد استفاده از آنها در سيستمهای قديمی تلفن، ISDN و مودم است.
CAT2: سرعت انتقال در این نوع کابلها، حداکثر تا ۴ مگابيت در ثانيه و موارد استفاده از آنها در شبکههای Token Ring است.
CAT3: سرعت انتقال در این نوع کابلها، حداکثر تا ۱۰ مگابيت در ثانيه و موارد استفاده از آنها در شبکههای Token ring و 10BASE-T است و البته بیشترین مسافت جهت انتقال اطلاعات در این کابل ۱۰۰ متر است.
CAT4: سرعت انتقال در این نوع کابلها، حداکثر تا ۱۶ مگابيت در ثانيه و موارد استفاده از آنها در شبکههای Token Ring است و البته بیشترین مسافت جهت انتقال اطلاعات در این کابل ۲۰۰ متر است.
CAT5: سرعت انتقال در این نوع کابلها، حداکثر تا ۱۰۰ مگابيت در ثانيه و موارد استفاده از آنها در اترنت ( ده مگابيت در ثانيه )، اترنت سريع ( يکصد مگابيت در ثانيه ) و شبکههای Token Ring ( شانزده مگابيت در ثانيه ) است.
CAT5e: سرعت انتقال در این نوع کابلها، حداکثر تا ۱۰۰۰ مگابيت در ثانيه و موارد استفاده از آنها در شبکههای Gigabit Ethernet است.
CAT6: سرعت انتقال در این نوع کابلها، حداکثر تا ۱۰۰۰ مگابيت در ثانيه و موارد استفاده از آنها در شبکههای Gigabit Ethernet است.
تقسیمبندی کابلهای شبکه بر اساس کارکرد آنها:
• از کابلهای CAT1 بدلیل سرعت پایین و کاهش کیفیت ترافیکی دیگر استفاده نمیشود.
• از کابلهای CAT2 ،CAT3 ،CAT4 ،CAT5 ،CAT6 بخاطر کیفیت بالا و حمایت از بار ترافیکی تلفن و شبکهها استفاده میشود.
• کابل های CAT3 ،CAT4 ،CAT5 از 4 زوج کابل مسی تشکیل شده است.
• کابل CAT5 نسبت به کابل CAT3 دارای تعداد پیچش بیشتری در هر اینج است و با این مشخصات امکان سرعت و مسافت بیشتر را دارند.
آیا رنگ بندی در کابل شبکه مهم است؟
مانند تمام کابلها، کابل شبکه در هر رنگی ارائه میشود و رنگهای به کار رفته در کابل باعث بهتر شدن سرعت و کیفیت بالاتر انتقال اطلاعات نمیشود. ولی عموما کابلها در رنگهایی مانند آبی، قرمز، زرد، نارنجی، سبز، سفید، خاکستری و مشکی تولید میشوند. هر کدام از این کابلها و رنگبندیهای آن را میتوان برای دسته بندی در شبکه استفاده کردو مثلا اگر قرار باشد کابل شبکه بیرون باشد، اغلب سیاه و ضدآب خواهد بود تا ماندگاری طولانیتری در شرایط مختلف داشته باشد.
رنگهای اصلی و فرعی کابل شبکه چیست؟
مانند مثال بالا هیچ استاندارد صنعتی مستقیمی برای کابلها با رنگهای متفاوت وجود ندارد. ولی معمولا کابلهای اصلی در شبکه با چهار رنگ خاکستری، آبی، زرد و سبز و کابلهای فرعی در شبکه به رنگهای بنفش، نارنجی، قرمز، سیاه، صورتی و سفید تولید میشوند.
کارایی هر رنگ در شبکه چیست؟
معمولا استفاده هر رنگ در شبکه برای شناخت بهتر افراد استفاده میشود. مثلا:
از رنگ خاکستری برای اتصالات شبکه داخلی (اترنت) استاندارد استفاده می شود.
از رنگ سبز برای اتصال مستقیم کامپیوترها یا دستگاههای مختلف به یکدیگر استفاده میشود.

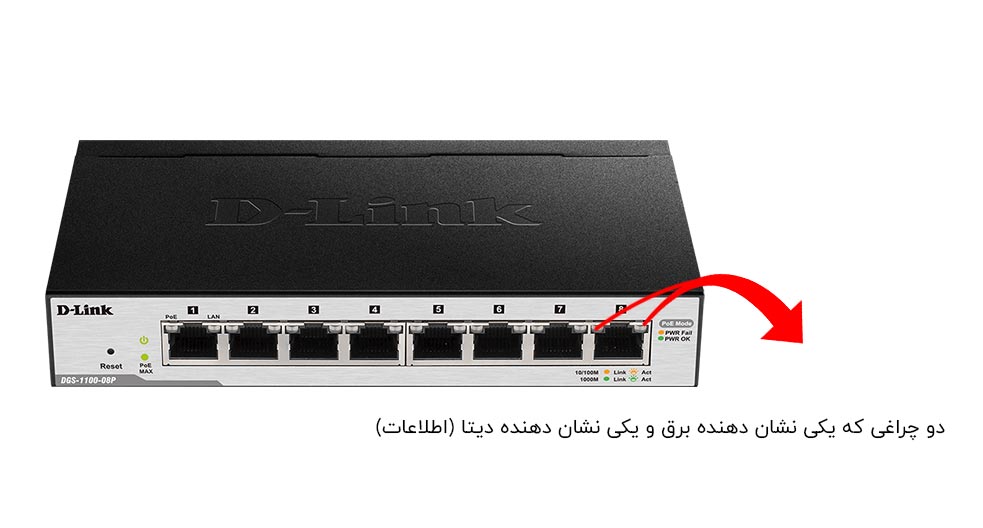

از رنگ زرد برای زمانی استفاده میشود که نیاز به قابلیت POE داشته باشیم. یعنی زمانی که نیاز به انتقال برق به دستگاه مقصد مانند دوربین مدار بسته یا تلفنهای VOIP داشته باشیم. (مثال: فرض کنید در یک محیط ۸ تلفن VOIP داشته باشیم. اگر بخواهیم هر کدام از این تلفنها را به صورت جداگانه به برق بزنیم با حجم زیادی سیم کشی روبروی میشویم. یعنی هر تلفن یک آداپتور دارد که باید به برق متصل شود. در عوض با کارگذاری یک سوئیچ POE میتوان فقط یک کابل شبکه از پشت تلفنها به سوئیچ بزنیم. در این صورت همه تلفنها، هم به شبکه وصل شدهاند و هم برق مورد نیازشان تامین شده است.)
از رنگ آبی برای اتصال به سرور ترمینال استفاده میشوند.
از رنگ نارنجی برای اتصالات آنالوگ، غیر از شبکه داخلی استفاده میشود.
از رنگ بنفش برای اتصالات دیجیتال غیر شبکه داخلی استفاده میشود.از رنگ بنفش برای اتصالات دیجیتال غیر شبکه داخلی استفاده میشود.
از رنگ قرمز برای اتصالات خارجی مانند دوربینهای مدار بسته IP استفاده میشود. (منظور از IP، کار کردن با پروتکل اینترنت است. یعنی هر شبکه یک IP میگیرد)
از رنگ سیاه به عنوان یک رنگ عمومی استفاده میشود.
از رنگ صورتی برای به عنوان یک رنگ اضافی استفاده میشود.
از رنگ سفید برای به عنوان یک رنگ اضافی استفاده میشود.
نحوه چیدن سیمها در کیستون (پریز) شبکه:
نحوه چیدن سیمها در کیستون (پریز) شبکه:

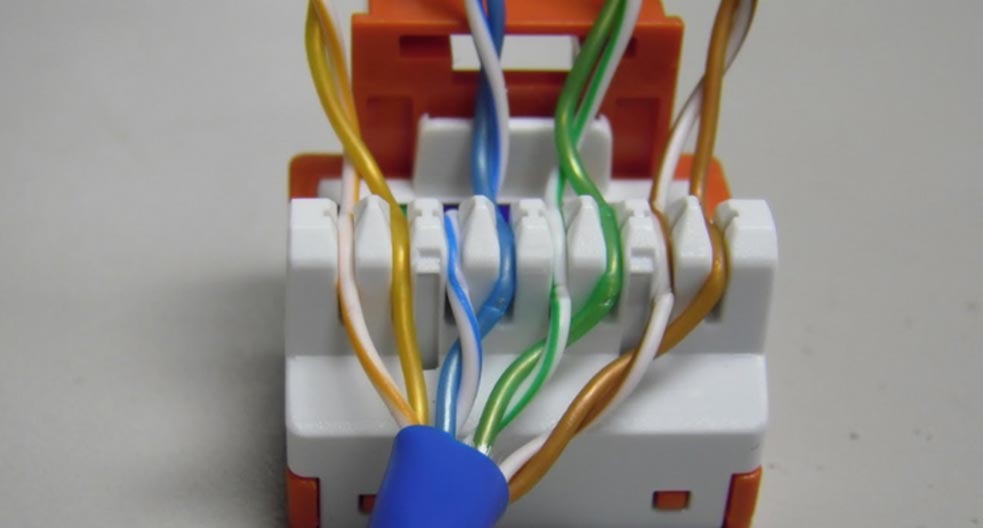

کیستون (Keystone) یا پریز شبکه قسمت پذیرنده کابل است. یعنی اگر سوکت کابل نقش نری (Male) داشته باشد،، کیستون نقش مادگی (Female) را ایفا می کند. در تصویر زیر میتوانید به صورت تصویری نحوه چیدن سیمها در کیستون (پریز) شبکه را مشاهده کنید.
در آخر یادمان باشد که تمام نکات بالا برای ایجاد یک فضای هماهنگ و نظم در شبکه داخلی ما است. رعایت این اصول باعث بهبود سرعت و عملکرد در شبکه نمیشود، بلکه در صورت عوض شدن نیروی و مدیر شبکه فرد بعدی راحتتر به مدیریت و کنترل تجهیزات اجرا شده میپردازد.
